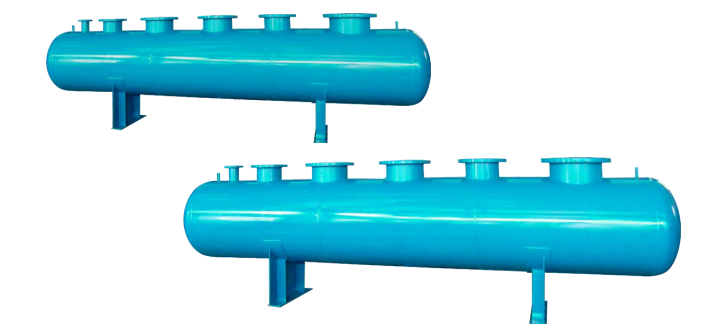

分集水器

Diversity Water Collector

廣泛的應用

分集水器是水路系統常用的一個設備，用于平衡各支路間壓力，以及集中控制管路等。

功能

1、平衡各管路壓力，如果配以流量調節閥或者溫度調節閥，可以對支路流量進行調節。

2、便于集中控制，方便運行維護。

3、通過分集水器，配管整潔、美觀，同時也便于安裝，節省安裝時間和空間。

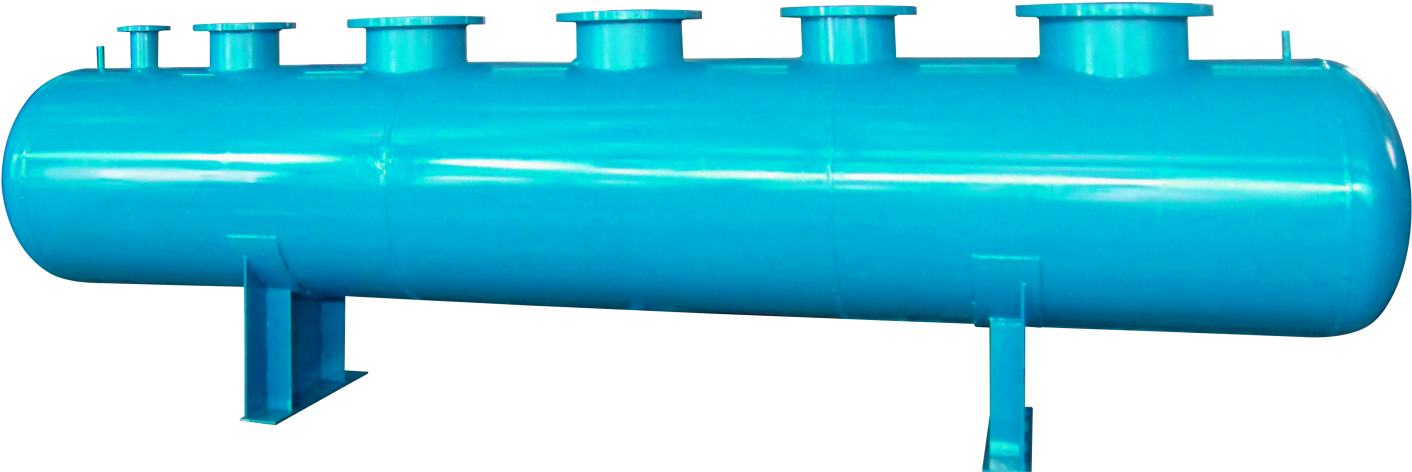

產品概述

分集水器用于水路系統，分水器是將一路進水分散為幾路輸出的設備，而集水器則是將多路進水匯集起來再一路輸出的設備。結構一般由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成。直徑較大的筒體上裝有人孔或手孔。材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，外表面做防腐和保溫處理。集分水器的筒體上根據需要；連接多個進出水管，可將各路水匯集或者將一路水分流，筒體上裝有壓力表和溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗簡體時的污水流出。

分水器和集水器的作用

分集水器是水系統中，用于連接多路加熱管，供回水的配、集水裝置。按進回水分為分水器、集水器二種產品，材質分為不銹鋼304和普通鋼板Q235B二種。

分水器的作用是將熱源熱水分開導入每一路的地面輻射供暖所鋪設的管內，實現分室供暖和調節溫度的目的。集水器是將分開散熱后的每一路內的低溫水匯集到一起，并固定到墻體或地面的作用。分水器和集水器都是由主管、分路調解閥和接頭、排氣閥、泄水閥、主管終端堵頭等部件組成。

分集水器的使用有效的避免了自來水管：理方面的漏洞，集中安裝、管理水表，并且配合單管多路。

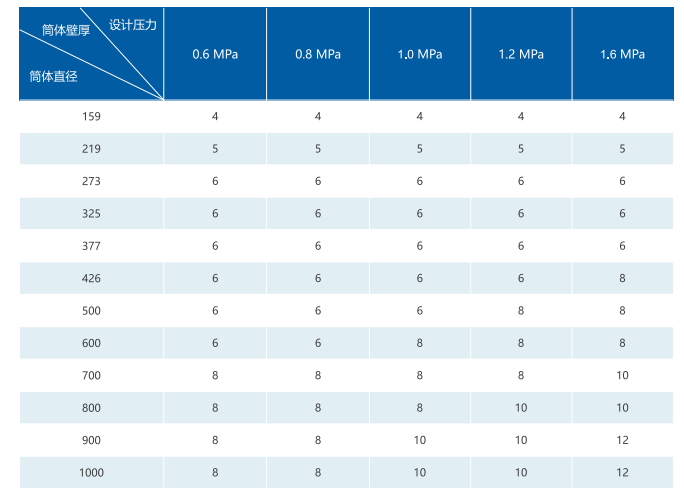

簡體直徑、設計壓力及封頭壁厚

注：以上單位為mm,凌特可根據具體需求，定制各種規格的分集水器。

產品選型及計算

1、筒體直徑一般不小于汽水總管的直徑兩倍：

2、一般可按流經筒體流速計算得出，水的流速一般取0.1m/sw1.0m/s:

3、筒體長度L根據接管的個數，直徑大小，管間距來計算，

L=130+L1+L2+L3+Li+120+2h

筒體需要保溫時1=d1+d2+120

筒體不需要保溫時I=d1+d2+80

4、筒體上的疏水管及排污管的方位由工程設計決定。

產品特點與技術創新

1、嚴格按照國家標準圖集《05K232分集水器分汽缸》設計制作，筒體壁厚達到要求；

2、根據實際使用情況，優化壓力表及溫度計接口，便于安裝使用，測溫準確；

3、根據各接管法蘭，選用蝶閥專用法蘭或者平焊法蘭，確保法蘭與對應閥門的匹配，法蘭與閥門接觸面積大，強度高，少泄露；

4、所有焊接接口均打磨光滑，出廠前壓力試驗超過國家標準，確保穩定運行；

5、出廠前做水壓試驗，確保產品使用過程中無泄露；

6、可根據用戶需要設計集分水器尺寸，確保使用效果。

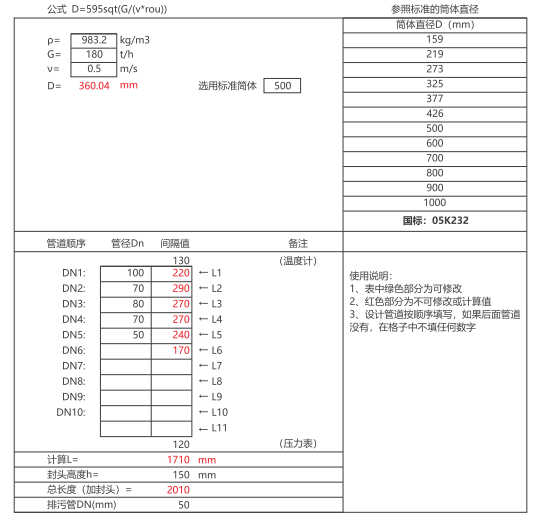

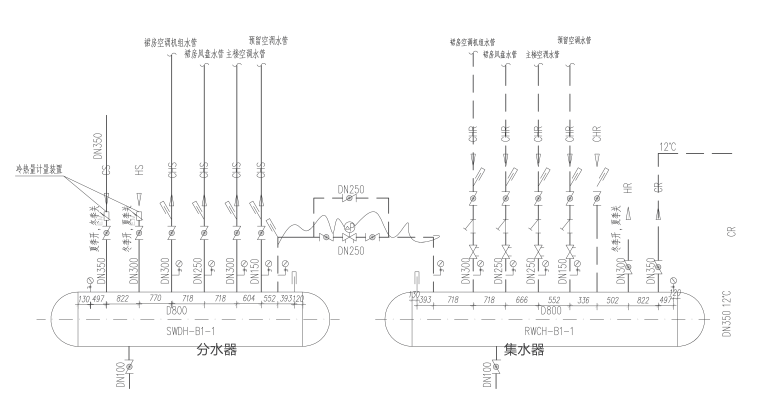

分、集水器計算

安裝注意事項

1、支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理；

2、支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮；

3、工作壓力超過1.0MP時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。
